ดันลอดท่อร้อยสายไฟ คือการวางท่อ HDPE สำหรับร้อยสายไฟฟ้าใต้ดินด้วยวิธี HDD แทนการขุดร่อง ใช้ได้ทั้งสายแรงต่ำในโครงการ และสายแรงสูงของการไฟฟ้า ท่อที่ใช้บ่อยคือ 63–160 มม. ดึงเป็นท่อเดี่ยวหรือมัดหลายท่อพร้อมกัน ราคาค่าดันลอดท่อ 110 มม. อยู่ที่ 1,100 บาท/เมตร เริ่มที่ 50 เมตร
รูปแบบงานท่อร้อยสายไฟที่เราทำบ่อย
1. ท่อเดี่ยวลอดถนนเข้าอาคาร
งานเดินสายเมนจากหม้อแปลงหรือเสาไฟฝั่งตรงข้ามถนนเข้าตู้ MDB ของอาคาร ใช้ท่อ 90–160 มม. ลอดถนนหนึ่งช่วง ขุดหลุมเพียงสองจุด

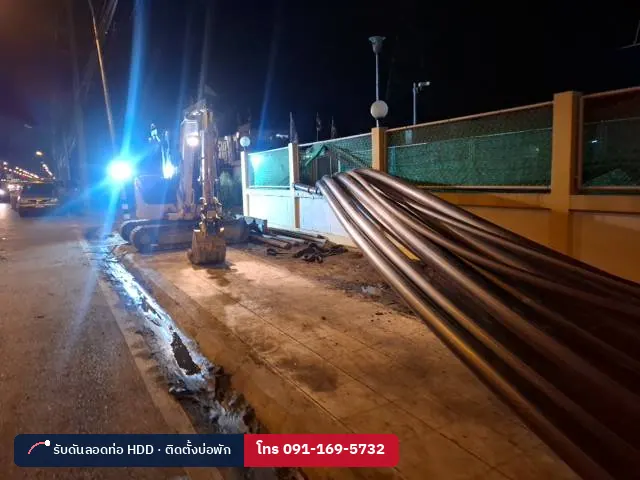

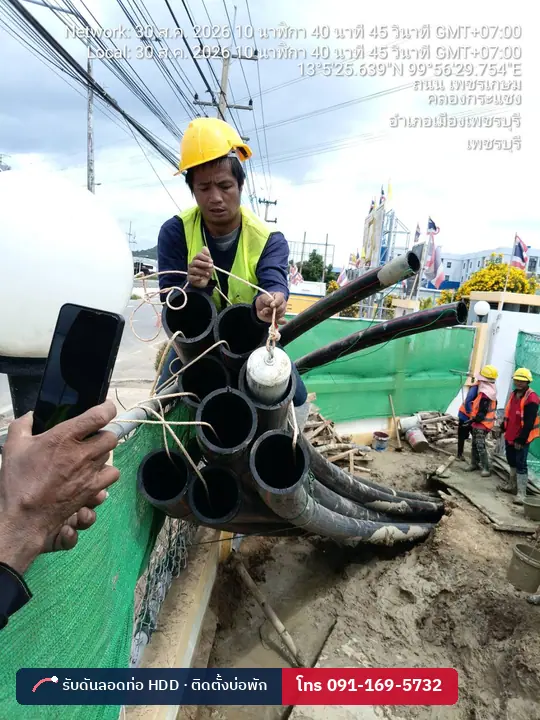

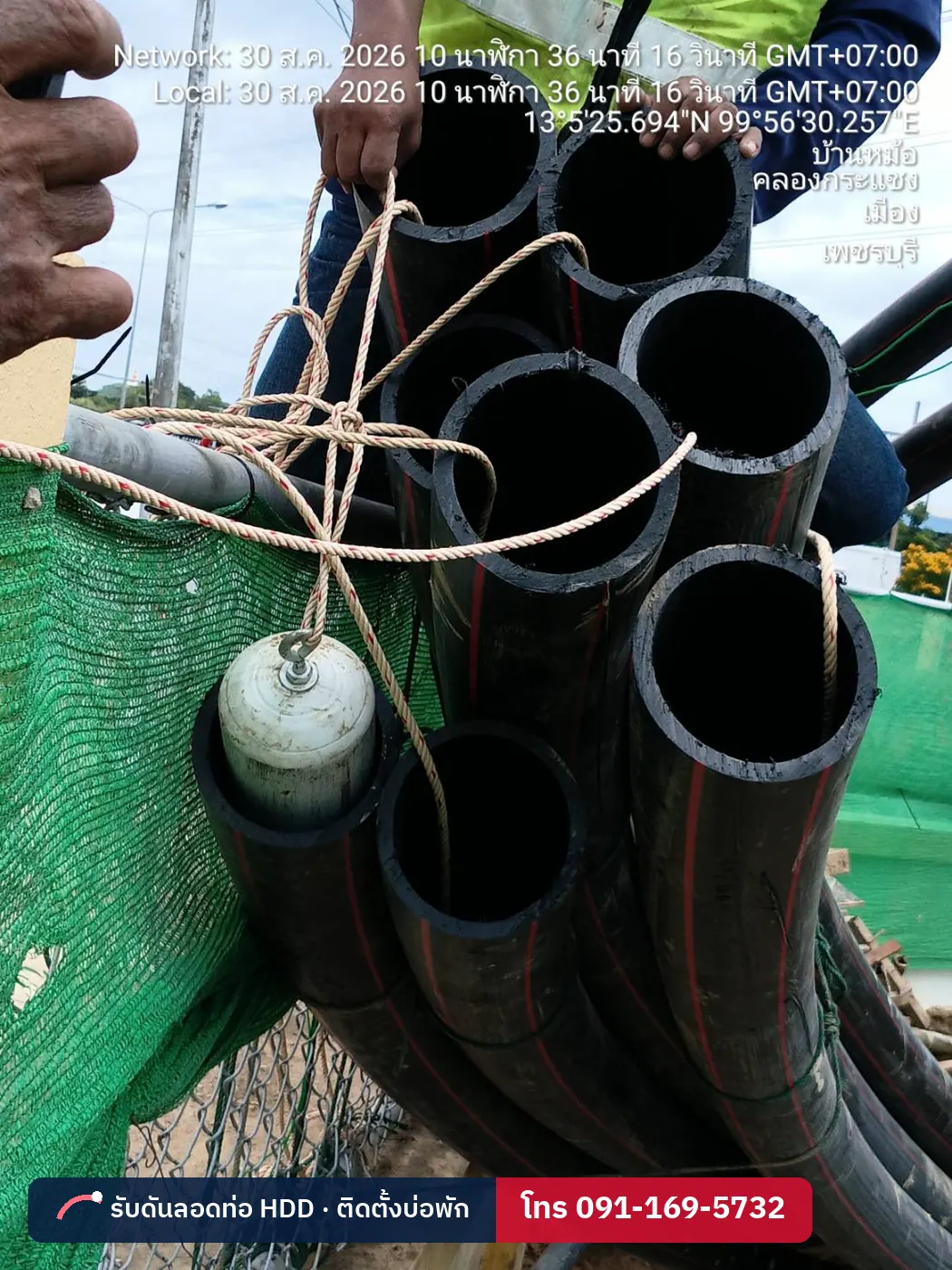

2. มัดท่อหลายเส้น (Multi-duct Bundle)
งานสายไฟแรงสูงหรือโครงการที่ต้องการท่อสำรอง เราจะมัดท่อ HDPE หลายเส้นเข้าหัวดึงเดียวกัน แล้วดึงพร้อมกันในรูเจาะเดียว รูต้องคว้านให้ใหญ่พอกับขนาดมัดท่อ ไม่ใช่ขนาดท่อเส้นเดียว
3. ท่อร้อยสายเข้าบ่อพัก
งานนำสายไฟลงดินตามแนวถนน ต้องมีบ่อพักทุกช่วงระยะลากสาย ท่อที่ดันลอดมาต้องเข้าผนังบ่อตรงระดับที่กำหนด ซีลกันน้ำให้แน่น ดูรายละเอียดที่ เอาท่อเข้าบ่อพักคอนกรีต
ท่อ HDPE สำหรับร้อยสายไฟ เลือกอย่างไร
ท่อที่ดึงผ่านรูเจาะ HDD ต้องรับแรงดึงตอนติดตั้งได้ และต้องไม่ยุบตัวเมื่อน้ำโคลนในรูเจาะกดอยู่รอบท่อ งานท่อร้อยสายไฟฟ้าดึงท่อโดยเปิดปลายไม่ได้ และเติมน้ำในท่อเพื่อถ่วงแรงดันไม่ได้ (คู่มือ PPI ยกตัวอย่างนี้ไว้โดยตรง) จึงควรเลือกท่อผนังหนาพอ เช่น SDR 11 หรือ SDR 13.6 แทนท่อผนังบาง ยิ่งรูเจาะลึก น้ำโคลนยิ่งกดท่อมาก
| ขนาดท่อ HDPE | งานที่ใช้บ่อย | ราคาดันลอด/เมตร |
|---|---|---|
| 63 มม. | สายแรงต่ำ สายควบคุม สายไฟส่องสว่าง | 800 บาท |
| 90 มม. | สายเมนแรงต่ำเข้าอาคาร | 900 บาท |
| 110 มม. | สายเมนขนาดใหญ่ สายแรงสูง 22–24 kV | 1,100 บาท |
| 125–160 มม. | สายแรงสูง ท่อร้อยสายหลายวงจร | 1,250–1,600 บาท |
ราคาไม่รวมค่าท่อ ค่าบ่อรับส่ง และค่าเชื่อมท่อ เริ่มที่ระยะ 50 เมตร
ผลงานดันลอดท่อร้อยสายไฟ
ภาพหน้างานท่อร้อยสายไฟ
สายไฟฟ้าใต้ดินร้อยในท่อ HDPE หลังเปิดตรวจแนวท่อเดิม
ท่อร้อยสายไฟ HDPE ขึ้นเสาไฟฟ้า หลังดันลอดใต้ทางเท้า
ร่องขุดวางท่อร้อยสายช่วงต่อเชื่อมก่อนเข้าแนวดันลอด

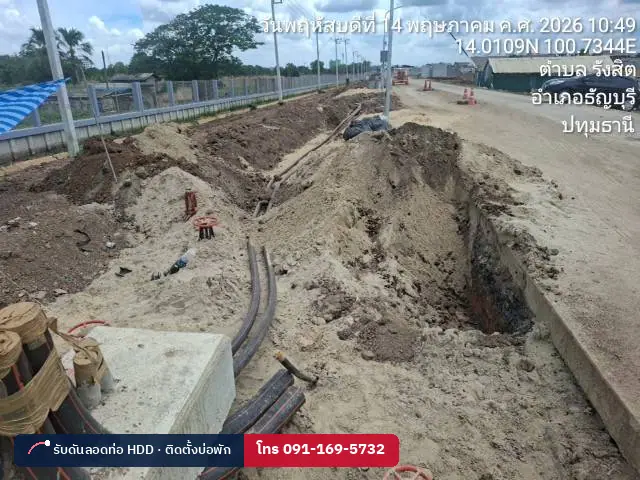

ท่อร้อยสาย HDPE เตรียมเข้าบ่อพักคอนกรีตสำเร็จรูป รังสิต ปทุมธานี
ติดตั้งบ่อพักท่อร้อยสายไฟใต้ดินคอนกรีตสำเร็จรูป
เดินสายไฟลงใต้ดินเข้าเสาไฟส่องสว่าง
ตู้ไฟฟ้ารับสายจากท่อร้อยสายใต้ดิน

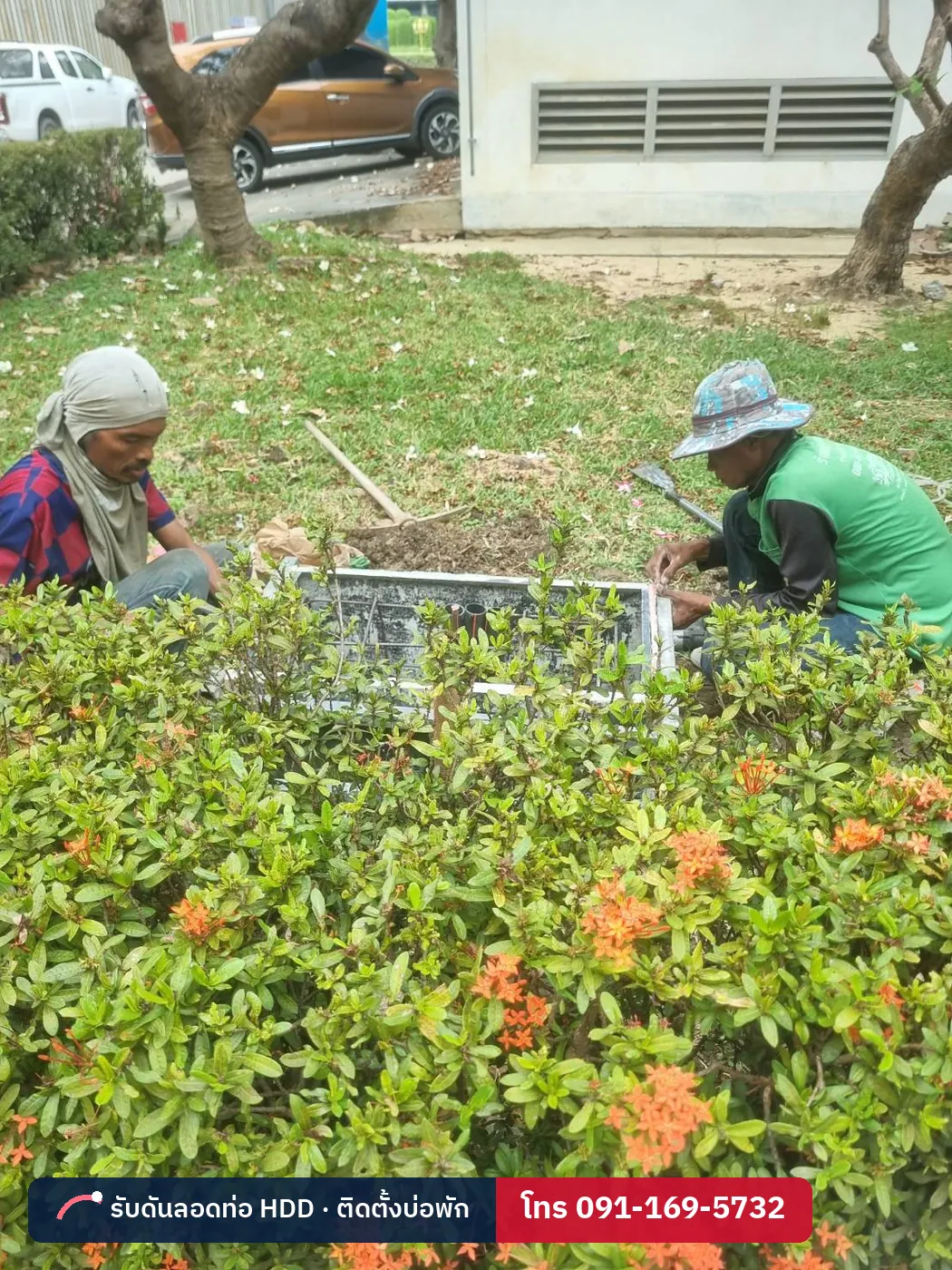

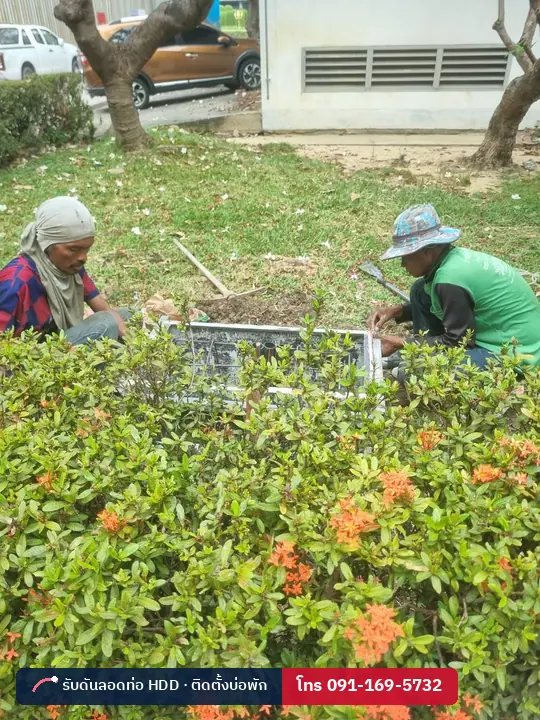

ติดตั้งบ่อพักสายไฟในแปลงสวน ไม่ทำลายภูมิทัศน์บริการที่เกี่ยวข้อง
คำถามที่พบบ่อย
ดันลอดท่อร้อยสายไฟ ใช้ท่ออะไร
ดึงหลายท่อพร้อมกันในรูเดียวได้ไหม
งานท่อร้อยสายไฟของการไฟฟ้าทำได้ไหม
หลังดันลอดแล้ว ช่วยลากสายไฟให้ด้วยไหม
ข้อมูลเชิงเทคนิคในหน้านี้เรียบเรียงจาก PPI Handbook of Polyethylene Pipe, Chapter 12 – Horizontal Directional Drilling (Plastics Pipe Institute) ร่วมกับประสบการณ์หน้างานของทีมตะวันไพพ์ ตัวเลขในคู่มือเป็นแนวทางเบื้องต้น งานจริงต้องให้วิศวกรประเมินตามสภาพดินและข้อกำหนดของเจ้าของโครงการ เอกสารอ้างอิงเพิ่มเติม: ASTM F1962, ASCE MOP 108 และ NASTT HDD Good Practices Guidelines
