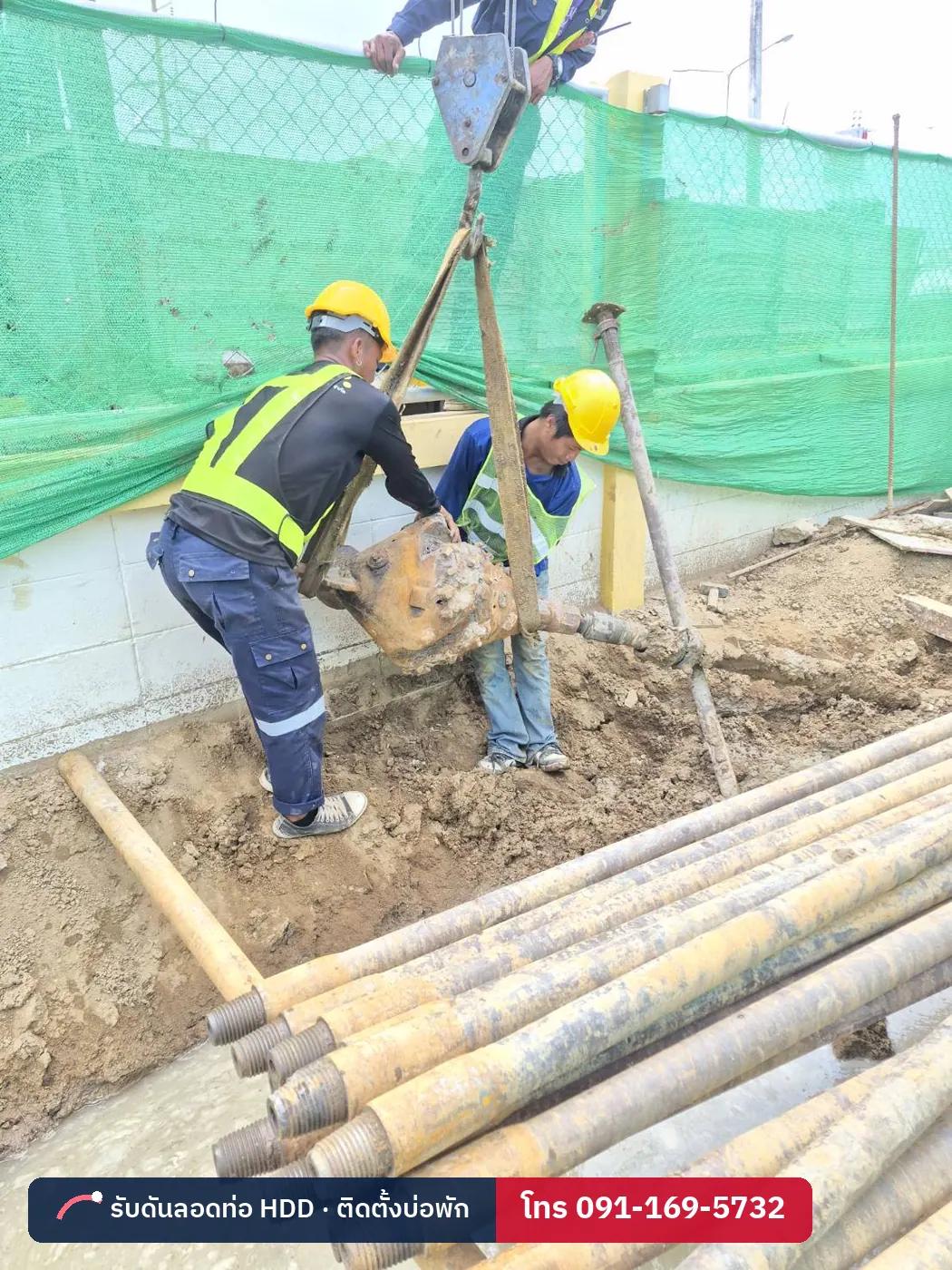

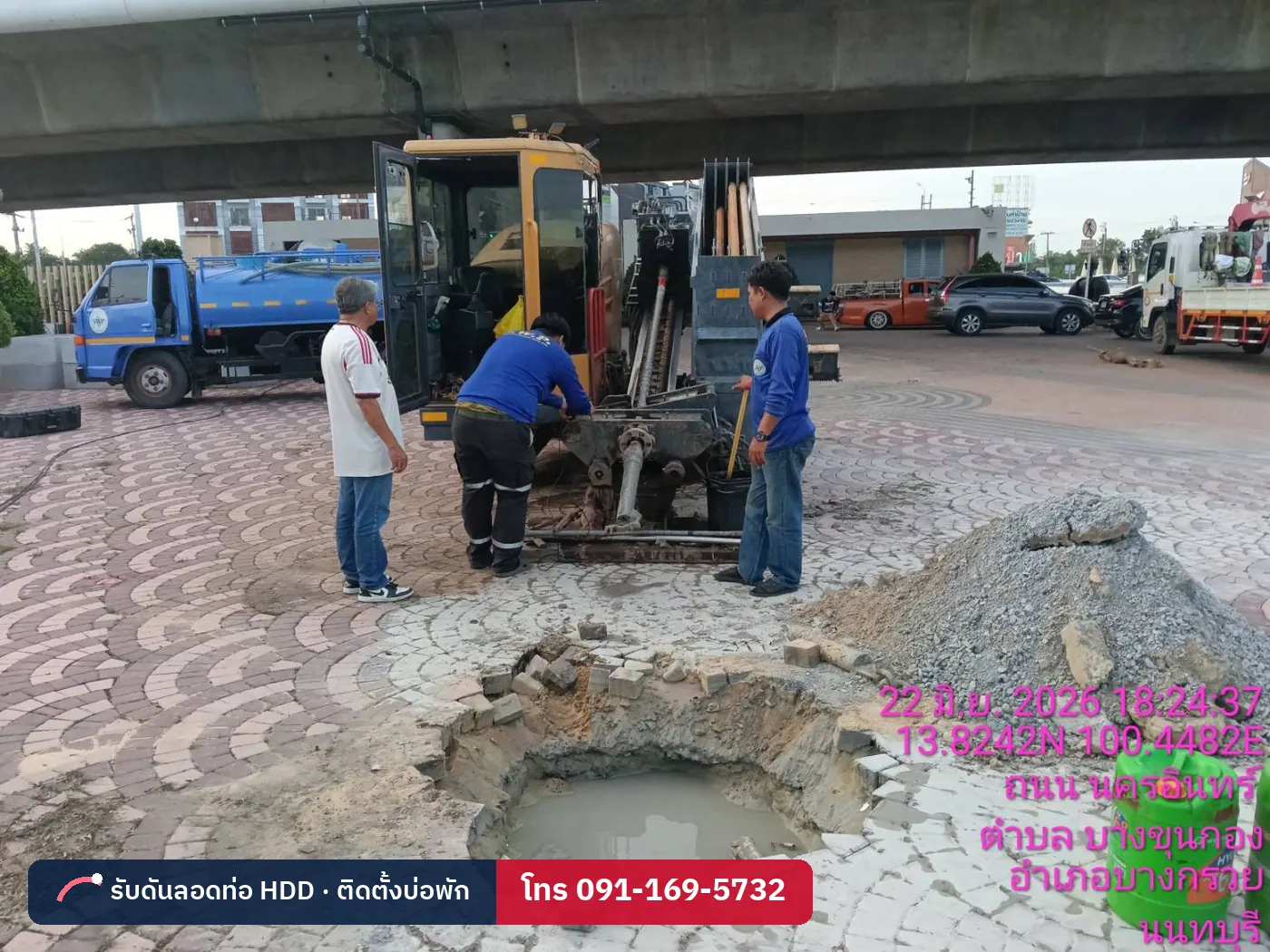

การเจาะนำร่อง (Pilot Hole) คือการเจาะรูขนาดเล็กตามแนวที่ออกแบบไว้ด้วยก้านเจาะเหล็กต่อเนื่อง ติดตามหัวเจาะด้วยระบบอิเล็กทรอนิกส์ แนวนำร่องเป็นตัวกำหนดตำแหน่งของท่อ HDPE ทั้งเส้น หลักออกแบบคือให้แนวตรงที่สุด จำนวนโค้งน้อยที่สุด และรัศมีโค้งกว้างที่สุดเท่าที่พื้นที่อนุญาต
ทำไมต้องลดความโค้ง
ความโค้งของแนวเจาะทำให้เกิดสองอย่าง ข้อแรกคือแรงดัดในท่อ ข้อสองคือ Capstan Effect — เมื่อดึงท่ออ้อมโค้ง แรงดึงส่วนหนึ่งจะกดท่อเข้าหาผนังโค้ง แรงเสียดทานจึงเพิ่มขึ้นแบบทวีคูณ เหมือนเชือกที่พันรอบเสาหลายรอบจะลื่นยากขึ้นมาก แรงดึงที่สูงขึ้นยังทำให้ท่อต้านทานการยุบตัวได้น้อยลงอีกด้วย
คู่มือ PPI จึงแนะนำให้ผู้ออกแบบ ลดจำนวนโค้งและเพิ่มรัศมีโค้ง โดยเลือกจุดเข้าและจุดออกให้ดี และให้ช่างเจาะหลีกเลี่ยงแนวคลื่น (Dog-leg) ที่เกิดจากการแก้ทิศบ่อยเกินไป หรือจากชั้นดินที่ไม่สม่ำเสมอและก้อนกรวด
หลักวางแนวเจาะ
- ระยะลอดสั้นที่สุดเท่าที่ทำได้
- แนวตรงที่สุด แม้จะเคยมีงานโค้งหลายทิศสำเร็จมาแล้วก็ตาม
- ความต่างระดับระหว่างจุดเข้าและจุดออกไม่ควรเกินราว 15 เมตร (50 ฟุต) และควรใกล้เคียงกันที่สุด
- รัศมีโค้งมักถูกคุมด้วยก้านเจาะซึ่งแข็งกว่าท่อ แต่ก็ต้องตรวจรัศมีที่ท่อรับได้ด้วย (รัศมีโค้ง)
ทักษะของช่างเจาะ

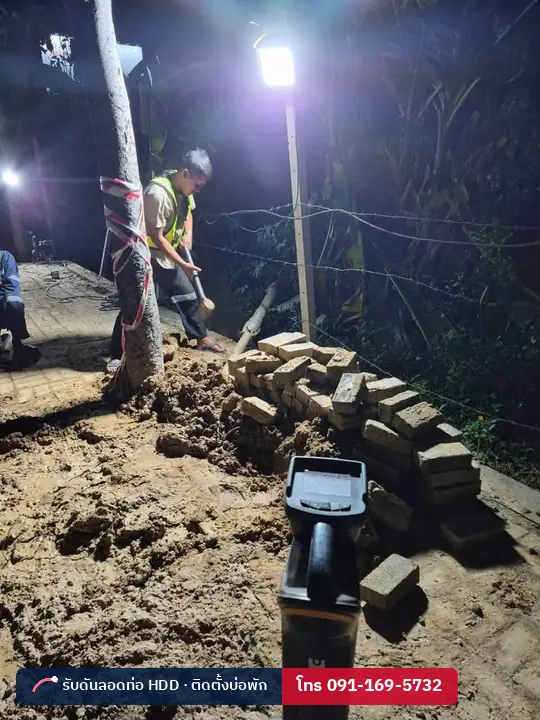

คู่มือระบุว่าทีมที่ผ่านการฝึกอบรมคือความต่างระหว่างงานที่สำเร็จกับงานที่ล้มเหลว ช่างคุมเครื่องกับช่างอ่านสัญญาณต้องสื่อสารกันตลอดเวลา เพราะการตัดสินใจเลี้ยวหรือไม่เลี้ยวในแต่ละก้าน มีผลต่อแนวที่เหลือทั้งหมด
คำถามที่พบบ่อย
Capstan Effect คืออะไร
Dog-leg คืออะไร
ข้อมูลเชิงเทคนิคในหน้านี้เรียบเรียงจาก PPI Handbook of Polyethylene Pipe, Chapter 12 – Horizontal Directional Drilling (Plastics Pipe Institute) ร่วมกับประสบการณ์หน้างานของทีมตะวันไพพ์ ตัวเลขในคู่มือเป็นแนวทางเบื้องต้น งานจริงต้องให้วิศวกรประเมินตามสภาพดินและข้อกำหนดของเจ้าของโครงการ เอกสารอ้างอิงเพิ่มเติม: ASTM F1962, ASCE MOP 108 และ NASTT HDD Good Practices Guidelines
