ตอบสั้น ๆ
เดินสายไฟลงใต้ดิน คือการย้ายสายไฟจากเสาลงมาอยู่ในท่อร้อยสายใต้ดิน ประกอบด้วยงาน 3 ส่วน ได้แก่ (1) วางท่อร้อยสาย — ดันลอด HDD หรือขุดร่อง (2) ติดตั้งบ่อพักเป็นช่วงสำหรับลากและต่อสาย (3) ลากสายและต่อเข้าตู้หรือเสา ตะวันไพพ์ทำได้ครบทั้งสามส่วน ทั้งสายแรงต่ำ แรงสูง และสายสื่อสาร
ระบบสายไฟใต้ดินประกอบด้วยอะไร
| ส่วนประกอบ | หน้าที่ | หน้าที่เกี่ยวข้อง |
|---|---|---|
| ท่อร้อยสาย HDPE | ป้องกันสายจากดิน น้ำ และแรงกด | ดันลอดท่อร้อยสายไฟ |

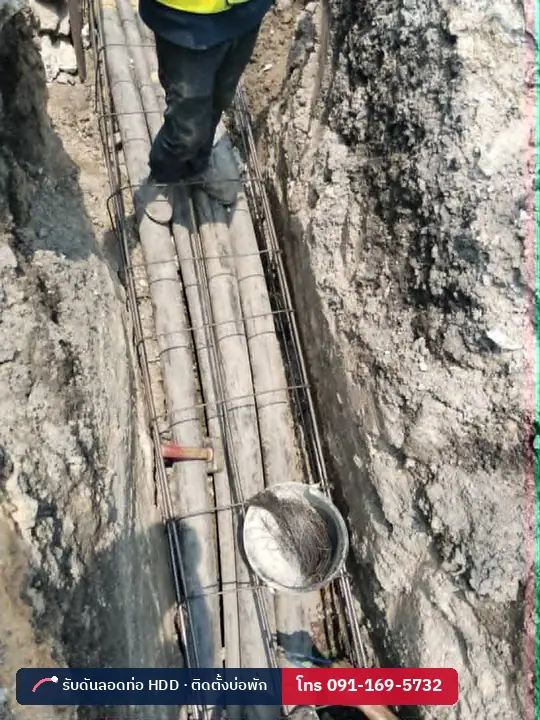

| Duct Bank | มัดท่อหลายเส้นหุ้มคอนกรีต สำหรับสายแรงสูงหลายวงจร | สายไฟแรงสูงใต้ดิน |
| บ่อพัก | จุดลากสาย ต่อสาย และซ่อมบำรุง | ติดตั้งบ่อพัก |
| ท่อขึ้นเสา / ตู้ | นำสายจากใต้ดินขึ้นเสาหรือเข้าตู้ไฟ | รับติดตั้งเสาไฟ |
ดันลอดหรือขุดร่อง ใช้อะไรตรงไหน
ในงานจริงเราใช้ทั้งสองวิธีผสมกัน ช่วงที่ลอดถนน ทางเข้าอาคาร ต้นไม้ใหญ่ หรือลานคอนกรีต ใช้ HDD ส่วนช่วงที่เป็นดินโล่งในโครงการที่ยังไม่ทำผิว หรือช่วงที่ต้องทำ Duct Bank หุ้มคอนกรีต การขุดร่องอาจเร็วและถูกกว่า เราจะเสนอวิธีที่คุ้มที่สุดแยกเป็นช่วงในใบเสนอราคา
การลากสาย
- ตรวจท่อก่อนลากด้วยการดึงตัวทำความสะอาดหรือหัวทดสอบผ่านท่อ
- ใช้สารหล่อลื่นสำหรับลากสาย ลดแรงดึงบนเปลือกสาย
- คุมแรงดึงไม่ให้เกินค่าที่ผู้ผลิตสายกำหนด
- เผื่อความยาวสายในบ่อพักสำหรับต่อและซ่อมในอนาคต
ผลงานสายไฟใต้ดิน
งานดันลอดท่อพร้อมติดตั้งบ่อพักสายไฟแรงสูงบริษัท โอเรียนเต็ลคอปเปอร์ จำกัด
งานดันลอดท่อพร้อมติดตั้งบ่อพักสายไฟแรงสูงบริษัท วี-โปร เอ็นจิเนียริ่ง แอนด์ คอนสตรัคชั่น จำกัด
งานดันลอดท่อสายไฟฟ้าลงใต้ดิน ปทุมธานีบริษัท ทรีโมชันเทค จำกัด
งานดันลอดท่อร้อยสายไฟ กรมทางหลวง พระราม 5บริษัท พิสิษฐ์ เอ็นจิเนียริ่ง (159) จำกัด
งานดันลอดท่อสายไฟฟ้าลงใต้ดิน การไฟฟ้าเพชรบุรีบริษัท พงศกร ก่อสร้าง จำกัด
งานดันลอดท่อสายไฟฟ้าลงใต้ดิน การไฟฟ้าปราจีนบุรีบริษัท พีเอ็ม คอนสตรัคชั่น เอ็นจิเนียริ่ง แอนด์ ดีเวล็อปเม้นต์ จำกัด
งานสายไฟฟ้าลงใต้ดิน แจ้งวัฒนะ 1 การไฟฟ้านครหลวงงานติดตั้งระบบท่อ
ภาพหน้างาน
มัดท่อ HDPE วางเรียงริมถนนรอดึงเข้าแนวเจาะ

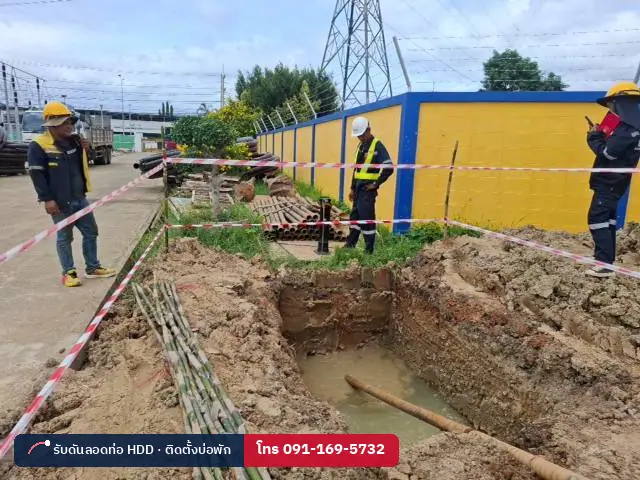

หลุมเริ่มต้นและแนวท่อร้อยสายที่เตรียมไว้

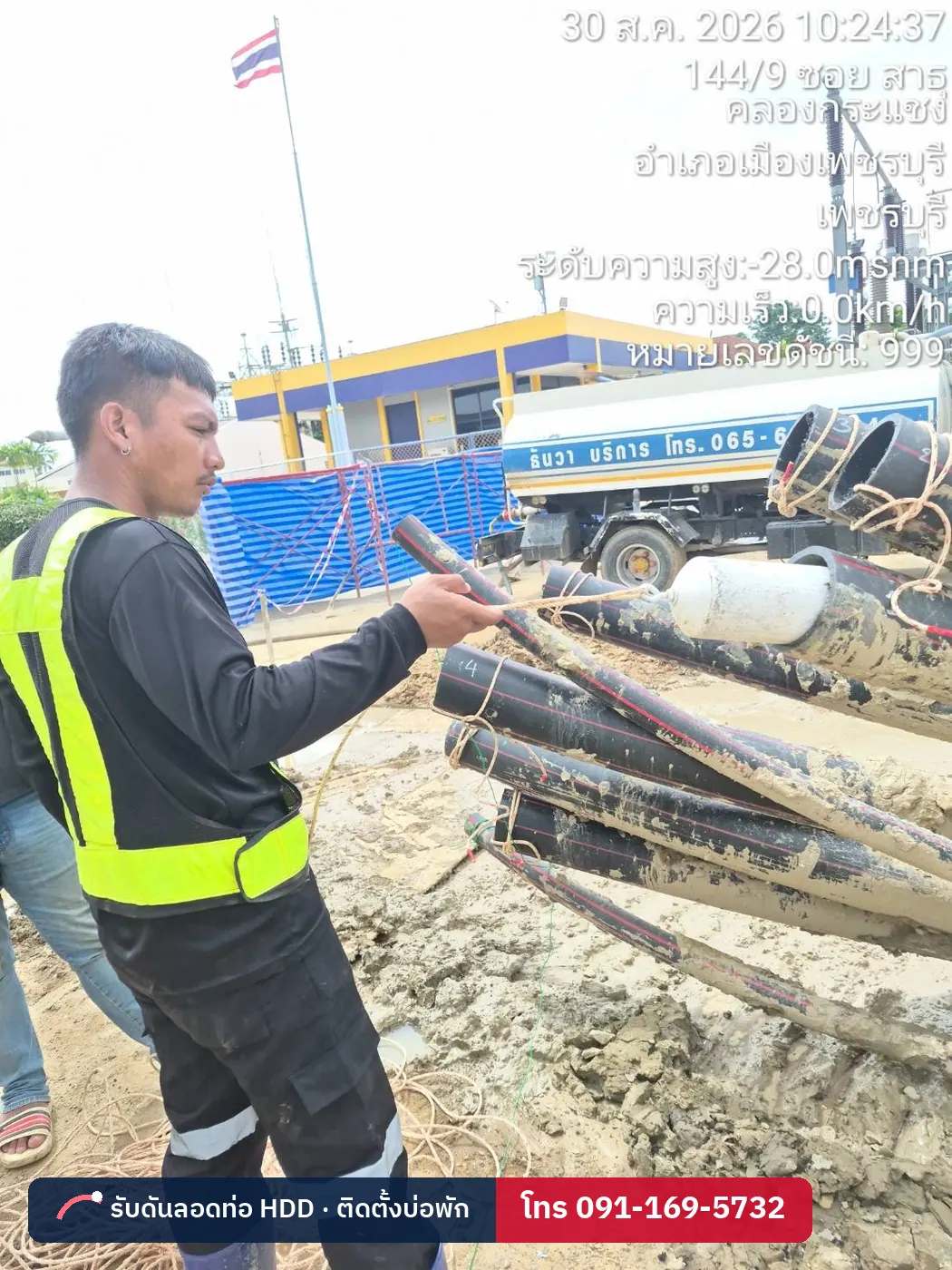

เตรียมมัดท่อร้อยสาย HDPE งานดันลอด อ.เมืองเพชรบุรี

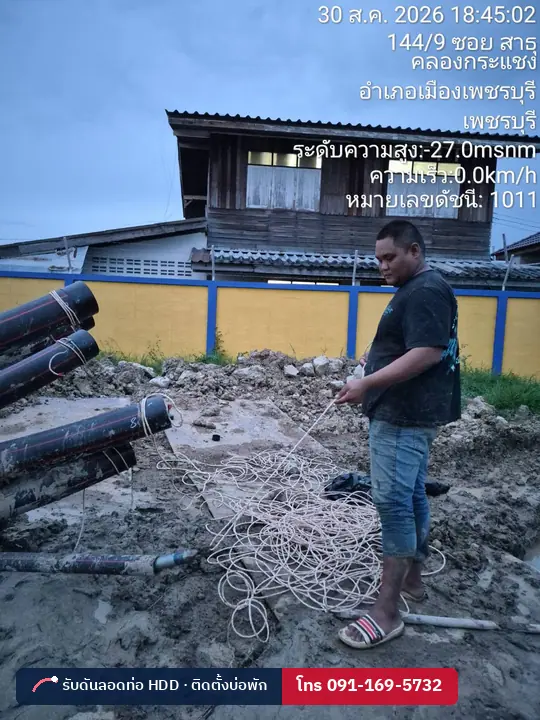

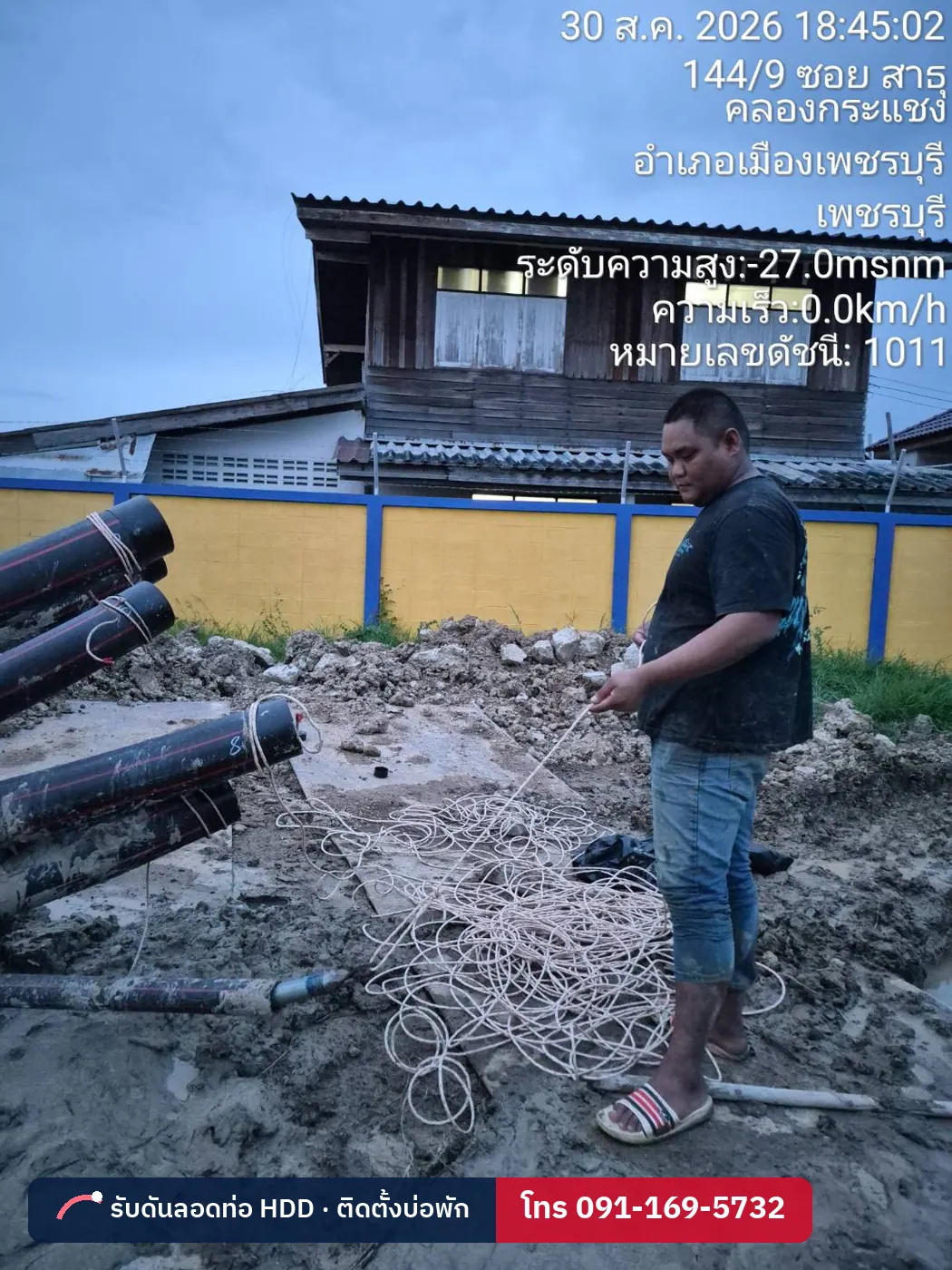

เตรียมเชือกนำสายในท่อร้อยสาย งานเพชรบุรี
ทีมงานเตรียมมัดท่อร้อยสายก่อนดึงกลับ เพชรบุรี

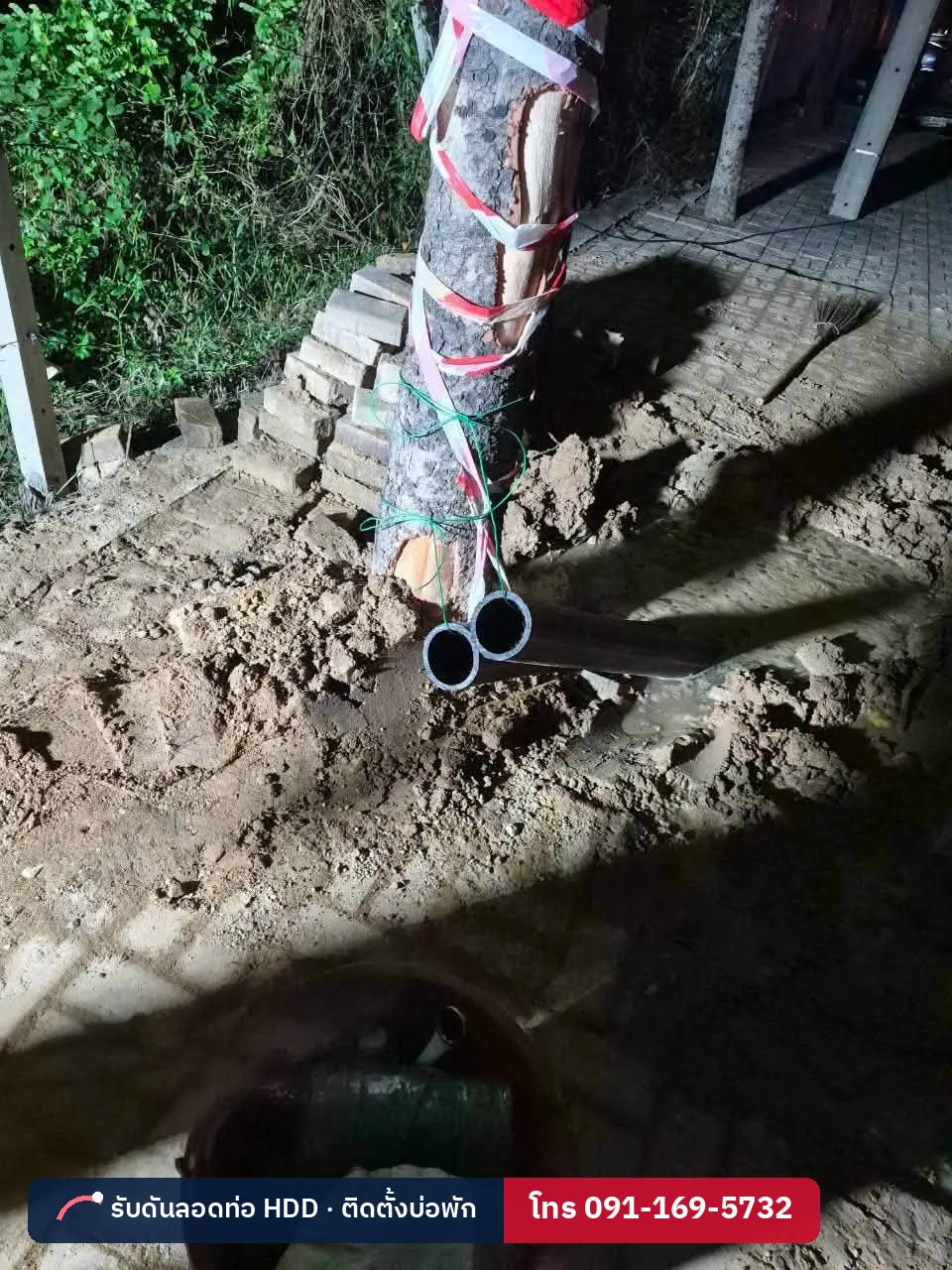

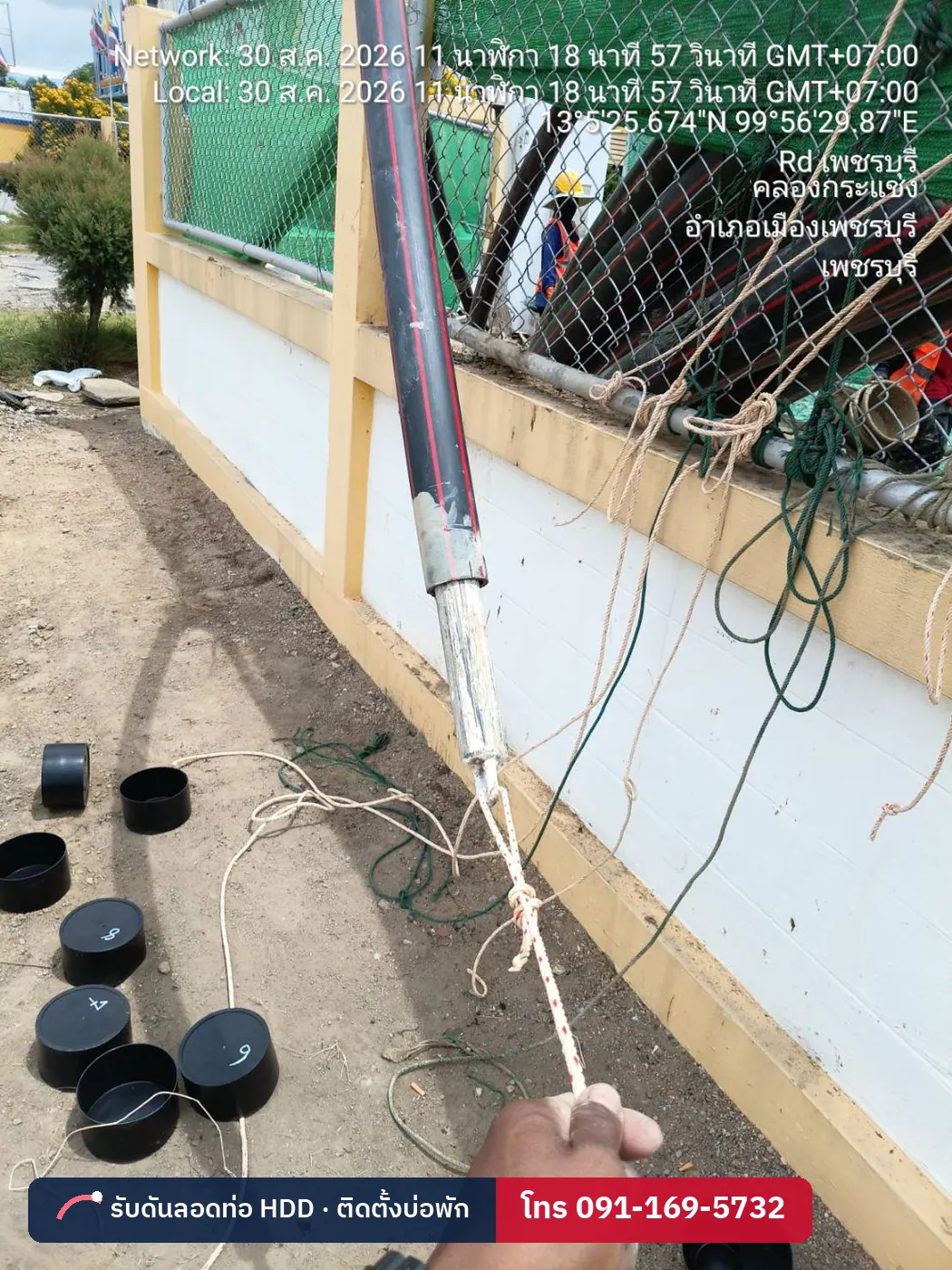

เชือกนำสายและฝาปิดปลายท่อ ป้องกันดินเข้าท่อท่อร้อยสายคู่โผล่ที่หลุมรับ ดันลอดผ่านแนวต้นไม้โดยไม่ตัดราก
สายไฟใต้ดินหลายวงจรในร่อง ตรวจสอบก่อนกลบบริการที่เกี่ยวข้อง
- เอาท่อเข้าบ่อพักคอนกรีต
- ติดตั้งบ่อพักท่อร้อยสายไฟ
- รับติดตั้งเสาไฟ
- สายไฟแรงสูงใต้ดิน
- สายไฟแรงต่ำใต้ดิน
- สายสื่อสาร / ไฟเบอร์ออปติก
คำถามที่พบบ่อย
เดินสายไฟลงใต้ดินในหมู่บ้านหรือโรงงานต้องขออนุญาตไหม
งานภายในพื้นที่ของตัวเองส่วนใหญ่ไม่ต้องขออนุญาตใช้พื้นที่ แต่การต่อเข้ากับระบบของการไฟฟ้าต้องทำตามข้อกำหนดของการไฟฟ้า และถ้าลอดถนนสาธารณะต้องขออนุญาตเจ้าของถนน
สายไฟใต้ดินซ่อมยากไหม
ถ้ามีบ่อพักในระยะที่เหมาะสมและเผื่อสายไว้ในบ่อ การเปลี่ยนสายทำได้โดยดึงสายเก่าออกและลากสายใหม่ผ่านท่อเดิม ไม่ต้องขุดใหม่
ราคาเดินสายไฟลงใต้ดินคิดอย่างไร
แยกเป็นค่าดันลอดหรือค่าขุดวางท่อ ค่าท่อ ค่าบ่อพัก และค่าลากสาย ค่าดันลอดท่อ 110 มม. เริ่ม 1,100 บาท/เมตร ส่งแบบหรือรูปหน้างานทาง LINE เพื่อรับราคารวม
